型宮の仕事

CONTENTS

3Dスキャン

リバースエンジニアリング

  • モデルのデータ化

    原型師(クレイモデラー)が作成した原型を、3次元のCADデータ(IGES、STEP等)にします。

  • 製品本体の計測から付属商品の開発

    自動車やバイクなどの製品本体を計測して、アフターパーツの開発をサポートします。

  • 老朽化した金型の復元及び複製

    製品はあるが金型がない場合、金型の再製作のために製品を計測して3Dデータ作成を行います。

  • 骨董品・彫刻品のデータ化

    希少価値の高い骨董品・工芸品・美術品などを3Dデータで保存する事ができます。

  • 弊社では計測したSTLデータを3次元クレイモデラー「Freeform」を使用して自由自在に形状変形する事が可能です。
ATOS

検査

  • 2点間距離や座標値の計測

    スキャンデータから、対称物の位置や距離情報を検証でき、その情報をレポートとして出力できます。

  • 設計データとスキャンデータとの比較

    成形後の製品をスキャンし、もとのCADデータとの誤差を偏差カラーマップで表します。これにより、歪みやそりの確認が容易にでき、設計変更もスムーズに行なえます。

  • その他、2次元断面検査、寸法誤差、公差判定、肉厚のばらつき検査、体積検査にも対応致します。
3次元スキャン測定1
3次元スキャン測定2

計測からデータ化までの流れ

  • モデルをATOSでスキャン

  • 計測したデータの編集(穴埋め、位置合わせなど)

  • リバースツールに計測データをインポートし、オートサーフェスにて面を生成

  • 作成したIGESデータを設計データとして利用

モデルをATOSでスキャン測定品測定品 計測データの編集測定したSTLデータ測定したSTLデータ 計測データから面を抽出オートサーフェスで作成したIGESデータオートサーフェスで作成したIGESデータ

3Dデータ作成

      型宮産業の3Dデータ作成は、スケッチやデザイン画、2次元CAD図面、STLデータなどからモデリングを行っております。

      自動車や航空機、家電から玩具、フィギュア、アート品などさまざまな製品に対応しており、

      どんなに複雑な形状でも、独自の感性とこれまで積み上げてきた経験でクオリティーの高い3Dデータへと作り上げていきます。



      また様々なソフトウエアの特徴を活かし、その形状に適したモデリングの手法をとっております。

      効率のよいモデリングを行うことで「短納期」「低コスト」にて対応が可能です。



      弊社では、マシニング加工や3Dプリンタで製作するもの、成形(成形時のパーツ割りや金型の抜き勾配)を考慮したデータなど、

      お客様の製造方法に合わせたデータを作成させていただきます。

      またCGソフトや測定機から出力したポリゴン(メッシュ)データをIGESやSTEPデータに変換するサービスも行っております。





モデルリングツール
  • CATIA V5
  • Think Design
  • Caelum XXen
  • Rhinoceors
  • CADmeister
  • Freeform
  • CADCEUS など



3Dデータ作成の流れ

どんなご相談にも対応させていただきますので、お気軽にお問合せ下さい。

お客様からデータ支給

  • ラフスケッチ
  • Illustratorデータ
  • 2D図面
  • 見本・写真
  • 各種データ

お客様からデータ支給

弊社3Dデータ作成

  • CATIA
  • Think Design
  • Rhinoceros
  • Freeform
  • etc…

弊社3Dデータ作成

納品データ形式

  • IGES
  • STEP
  • Parasolid
  • STL
  • OBJ
  • CATIA



モデル・治具製作

高精度・高速対応のマシニングセンタを使用して、デザインモデルやマスターモデル、各種治具を短納期で製作します。
また門型の5軸で複雑な形状や大きいサイズのモデルも対応可能です。

庄田鉄工製 門型5軸加工機

  • 庄田鉄工製 門型5軸加工機
  • NC516U-2634X-Z10
  • 加工サイズ:2500×2000mm

DMGMORI社製 マシニングセンタ

  • DMGMORI社製 マシニングセンタ
  • NV5000α/SV503(3軸加工)
  • 加工サイズ:1000×500mm
加工可能な材料 樹脂全般(ケミカルウッド、ABS、ポリカ、アクリル、POM、ナイロン、塩ビ)、硬質・軟質ウレタン、発泡スチロール、木材、石膏、アルミ etc・・・
製作可能なデータ IGES / STEP / parasolid / CATPart / STL etc…

2本の排気ピットとユニット型の給排気装置を備えたプッシュプル型のブースを完備。
埃対策、湿度管理など塗装に最適な条件で最終仕上げを行います。

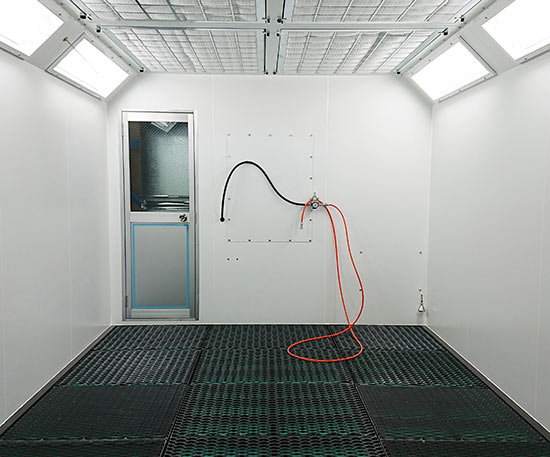

塗装ブース

塗装ブース2

  • プッシュプル式塗装ブース
  • 室内スペース:3200mm×2800mm×2250mm
  • 主な用途:工業製品全般の塗装(試作品)
表面仕上 塗装、メッキ蒸着、シルク印刷、鏡面仕上、組み付け、その他

加工治具、組付け治具、検査治具などさまざまな治具を高精度のマシニングセンタにて切削加工します。
そして、レイアウトマシンで組付け、精度チェックを行います。

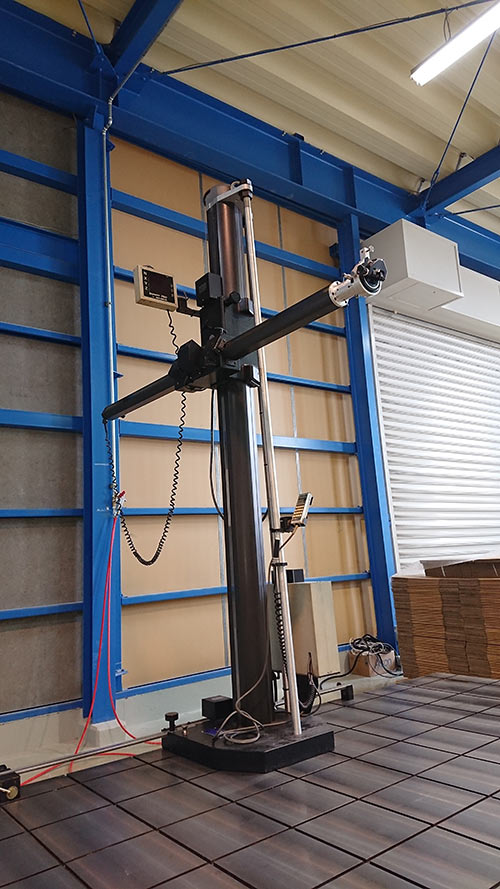

レイアウトマシーン

  • レイアウトマシン
  • 定盤サイズ:3000mm×3000mm 測定精度:5/100
  • 主な用途:モックアップ組付け/検査ゲージ寸法測定

製作事例

製作事例1 製作事例2 製作事例3 製作事例4
製作事例5 製作事例6 製作事例7 製作事例8
